УСД-60 - промышленный ультразвуковой дефектоскоп

Промышленный ультразвуковой дефектоскоп УСД-60
НПЦ «Кропус»

Модернизированный ультразвуковой дефектоскоп УСД-60 в новом эргономичном корпусе с возможностью последующего обновления для работы на фазированных решетках.

В базовой версии дефектоскоп УСД-60 - суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

Ультразвуковой дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий  функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

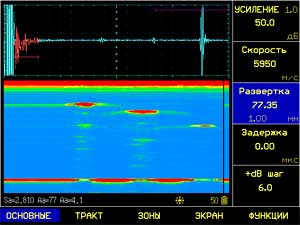

Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Отличительные особенности

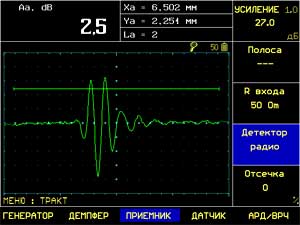

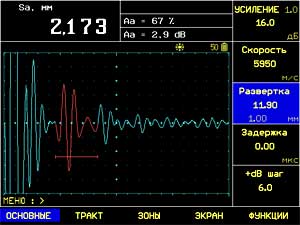

УСД-60, реальный недетектированный радиосигнал в дополнению к классическим видам
УСД-60, библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП
УСД-60, автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

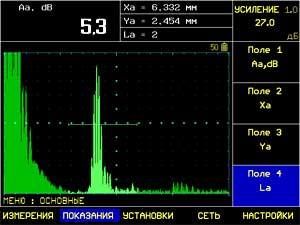

УСД-60, автоматическая калибровка развертки и стробов при контроле сварных соединений
УСД-60, помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва
УСД-60, полноэкранный режим работы

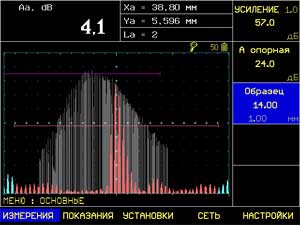

УСД-60, режим огибающей сигнала
УСД-60, функции Временной Регулировки Чувствительности (ВРЧ) и АРК

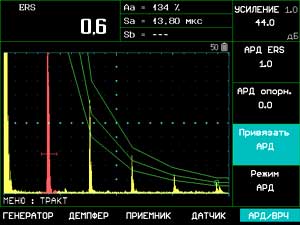

УСД-60, встроенные АРД диаграммы
  • Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности.
  • Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.
  • Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2.
  • Автоматическая калибровка развертки и стробов при контроле сварных соединений.
  • Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
  • Полноэкранный режим работы.
  • Режим огибающей сигнала.
  • Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD.
  • Запись сигналов по 1 или 2х координатному датчику оборотов.
  • Работа с ЭМА преобразователями.
  • Конструктор геометрии сварного шва.
  • Интерфейс: USB
  • Обновление прошивки по USB.
  • Питание: Li-ion аккумулятор или внешний блок питания.
  • До 10 часов работы от аккумулятора.
Комплект поставки
  • электронный блок дефектоскопа УСД-60;
  • встроенный Li-Ion аккумулятор;
  • блок питания 15 В / 220 В;
  • защитный чехол с блендой и креплением на корпус оператора;
  • кабель Lemo00-Lemo00 - 2 шт.;
  • ультразвуковой преобразователь (по выбору) - 4 шт.;
  • кабель USB для связи с ПК;
  • программное обеспечение на CD-диске;
  • комплект документации (руководство по экcплуатации, паспорт с методикой поверки, сертификт метрологической поверки);
  • кейс для переноски.
372 000
Соответствие стандартам
  • Санитарно-эпидемиологическое заключение № 77.МУ.02.427.П.000005.01.10 от 14.01.2010 г., выданное Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека;
  • Разрешение № РРС 00-051304 от 11.10.2013 г., выданное Федеральной службой по экологическому, технологическому и атомному надзору;
  • Допуск № 03/0800/1-1928 от 14.04.2010 г., выданное Открытым акционерным обществом "Газпром";
  • Сертификат о типовом одобрении № 15.01060.327 от 17.07.2015 г., выданный Российским морским регистром судоходства;
  • Сертификат соответствия № РОСС RU.РО00.Н00241 от 22.01.2018 г., выданный Системой добровольной сертификации Российского речного регистра;
  • Свидетельство об утверждении типа средств измерений RU.C.27.004.A № 71747 от 09.11.2018 г., выданное Федеральным агентством по техническому регулированию и метрологии.
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
УСД-60 - промышленный ультразвуковой дефектоскоп
Спецификация
Параметры измерения
Режимы измерения временных интерваловпо фронту;
от 0 до первого сигнала в зоне или между сигналами в зонах;
по максимуму сигнала или по переходу через "0"
Классификация по отраслевым стандартам
Поддержка стандарта контроля сварных швов AWS D1.1есть (с автоматическим расчетом D1.1 Ratio)
Параметры ультразвукового контроля
Диапазон скоростей ультразвука, м/сот 100 до 10 000 (с шагом 1, 10 и 100)
Автоматическая калибровка скорости УЗКесть
Параметры контроля
Максимальная длина контролируемого материала, мм3 000 (эхо-режим);
6 000 (теневой режим)
Автоматическая калибровка диапазона контроля при заданной толщине шваесть
B-сканпо датчику оборотов
Отображение сигнала
Шаг изменения развертки, мкс0,01 / 0,10 / 1,00 / 10,00 / 100,00
Развертка, мксот 0,0 до 2,0 (0 - 5,9 мм);
от 0,0 до 1 000,0 (0 - 5950 мм, сталь)
Задержка развертки, мксот -4,0 до 1 000,0
Шаг изменения задержки развертки, мкс0,01 / 0,10 / 1,00 / 10,00 / 100,00
Вид графикаА-скан / B-скан
Сравнение с сохраненным эталонным сигналомавтоматическое во всем диапазоне усиления
Калибровка
Задержка в протекторе/призме преобразователя, мксот 0 до 100
Шаг изменения задержки в протекторе/призме преобразователя, мкс0,01 / 0,10 / 1,00
Автоматическая калибровка задержки в призмепо СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Временная регулировка чувствительности (ВРЧ), дБот 0 до 70 (с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей)
Максимальная крутизна ВРЧ, дБ/мск12
Функция АРДпостроение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Кривая Амплитуда-Расстояние (АРК)построение по 20 точкам (регулируемая по высоте)
Генератор
Демпфирование, Ом25 / 50 / 1 000
Тип зондирующего импульсарадиоимпульс
Амплитуда зондирующего импульса, В50
Количество периодов зондирующего импульсаот 0,5 до 5,0
Частота повторений зондирующего импульса, Гцот 50 до 500
Шаг изменения частоты зондирующего импульса, Гц1 / 5 / 10 / 100
Приемник
Диапазон регулировки усиления, дБот 0 до 100
Усилительширокополосный (0,5 - 20 МГц / -6 дБ с возможностью выбора узкополосных фильтров)
Шаг регулировки усиления, дБ0,1 / 0,5 / 1,0 / 2,0 / 6,0 / 10,0
Входное полное сопротивление, Ом50 / 600
Цифровая фильтрация сигналаесть
Аналоговая фильтрация сигналаесть
Измерение амплитудыв дБ относительно уровня порога в зоне;
в дБ относительно кривой амплитуда-расстояние;
в процентах от высоты экрана;
в дБ относительно опорного сигнала
Отсечка от высоты экрана, %от 0 до 80 (компенсированная)
Детектированиеполное;
положительная или отрицательная полуволна;
радиосигнал (во всем диапазоне развертки)
Дополнительная клавиша +dBпрограммируемая
Память
Количество хранимых результатов1 000 (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Количество хранимых настроек (режимов контроля)200 (с А-сигналом)
Автоматическая сигнализация дефектов
Зоны контролядве независимых зоны;
уровни порогов задаются от 0 до 95% высоты экрана при детектировании (с шагом 1%);
индивидуальная логика определения дефектов;
начало и ширина изменяются во всем диапазоне развертки;
уровни порогов задаются от -95% до +95% при радиосигнале (с шагом 1%)
Контролируемые параметрыдефект в первой зоне;
дефект в первой и во второй зонах;
по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние;
дефект во второй зоне;
дефект в одной из зон
Способ оповещениязвуковая;
световая для каждой зоны отдельно
Региональные настройки
Язык интерфейсарусский / английский
Интерфейс
USBесть
Преобразователь
Разъемы преобразователей2 x Lemo00
Дисплей
Тип экранацветной высококонтрастный TFT
Количество точек (пикселей)640 x 480
Размер видимой области, мм130 x 100
Специальный режим для работы под ярким солнечным светоместь

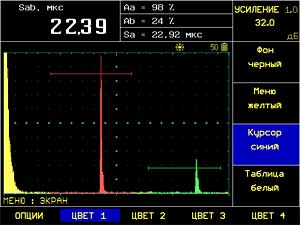

Изменение цветовой гаммыесть
Обработка изображения на экране после «заморозки» экранаполнофункциональная обработка и анализ
Питание
Автономная работаесть
Работа от сети переменного токаесть
Аккумулятор или элементы питания
Время автономной работы, ч.10,0
Тип аккумуляторовLi-ion
Рабочее напряжение питания, В10,8
Общая емкость, мА/ч5 000
Зарядное устройство от сети переменного тока 220 Весть
Требования к сети переменного тока
Способ подключениявнешний блок питания
Рабочее напряжение питания, В15
Сила тока, А2,5
Защита от воздействий окружающей среды
Степень защиты корпуса от проникновения твердых тел, пыли и влагиIP65
Габариты и вес
Высота, мм200,0
Ширина, мм225,0
Толщина, мм80,0
Вес, кг1,400 (с аккумуляторами)
Условия эксплуатации
Диапазон рабочих температур, °Cот -30 до +55
Срок службы и гарантийные обязательства
Гарантийный срок эксплуатации, месяцев36
