А1220 АНКЕР

Ультразвуковой низкочастотный дефектоскоп A1220 АНКЕР предназначен для диагностики анкерных болтов диаметром 24 - 36 мм фундаментов металлических опор контактной сети. Он может быть использован также для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт.

Прибор позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов, диагностику цельных анкерных болтов длиной до 3,5 м.

При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем.

Прибор можно также использовать для контроля протяженных объектов контроля ОК (труб, прутков, стержней, листов и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

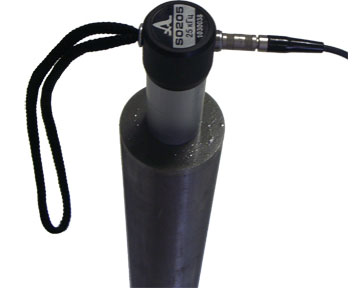

Прибор состоит из электронного блока с экраном, на котором отображаются результаты контроля в виде А-скана, и низкочастотного ультразвукового преобразователя продольных волн S0205. Данный преобразователь является одиночным, низкочастотным, широкополосным (относительная полоса пропускания не менее 100%), прямым пьезоэлектрическим преобразователем (ПЭП) с жидкостным типом акустического контакта. Он имеет центральную рабочую частоту 25 кГц.

Отличительной особенностью этого ПЭП является малый уровень собственных реверберационных акустических шумов, короткий (1,5 - 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.

Низкочастотный дефектоскоп А1220 АНКЕР работает по принципу эхо-сигнала, при котором состояние болта оценивается по наличию и качеству отраженного от противоположного торца болта ультразвукового сигнала при его продольном прозвучивании.

Комплект поставки

• Электронный блок дефектоскопа А1220 АНКЕР с батарейным питанием
• Комплект батарей (6 шт.) AA Alkaline 2,6 Ач
• Преобразователь S0205 (25 кГц продольные волны, короткоимпульсный, малошумящий)
• ITV - программа для переноса данных из А1220 МОНОЛИТ, А1220 АНКЕР в ПК
• Кабель LEMO-LEMO одинарный 1,2 м
• Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270, АКР1224
• Кабель связи по USB
• Жесткий кейс для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270

Цена с НДС:

по запросу

Производитель: НПФ «AKC»
