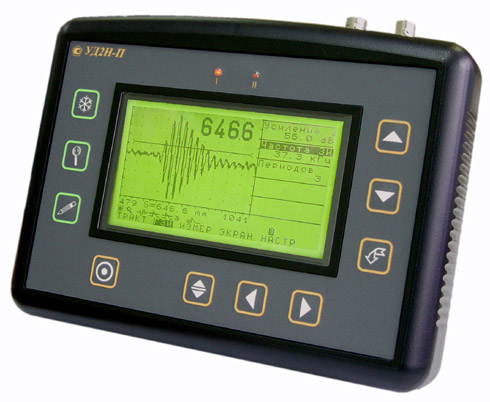

УД2Н-ПМ - низкочастотный ультразвуковой дефектоскоп
| снят с производства | ||||
Универсальный низкочастотный (от 20 кГц до 2,5 МГц) ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах и готовых изделиях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в композитных материалах, пластмассе, бетоне и в материалах с большим затуханием.
Импульс возбуждения в форме радиоимпульса с амплитудой 200В и регулируемыми частотой и количеством периодов, а также высокочувствительный усилитель и возможность подключения предварительного усилителя, позволяют реализовывать контроль с применением беcконтактных (работающих через воздух) преобразователей. Полностью цифровой тракт с обработкой радиосигнала и интерфейс RS232 для подключения ПК, позволяют реализовать различные методики контроля изделий - с обработкой не только амплитуды сигнала, но и частотного спектра или фазовых составляющих сигнала.
- Развертка: от 160 до 10000 мкс.
- Дисплей: ЖКИ или ЭЛД 110 x 65 мм (240 х 128 точек) с регулируемой контрастностью и подсветкой.
- Усилитель: 20 кГц до 2500 кГц;
- Диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ.
- Зондирующий импульс: радиоимпульс амплитудой 200 В, с устанавливаемой частотой заполнения и числом периодов.
- Частота повторения ЗИ: 10, 25, 100, 200 и 400 Гц;
- Детектирование: полное, положительная или отрицательная полуволна, радиосигнал.
- Отсечка: компенсированная от 0 до 80% высоты экрана.
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
- "Заморозка" А-сигнала.
- Измерение толщины по одному сигналу или межде двумя сигналами.
- Память настроек: 100 настроек с возможность ввода названия.
- Память результатов: 750 протоколов контроля с именем, датой, временем, всеми параметрами и А-сканом.
- Связь с компьютером: интерфейс RS232.
- Питание: 4 аккумулятора размер "D" или внешний блок питания.
- 8 часов работы при отключенной подсветке.
- Вес: 3 кг с аккумуляторами.
Параметры измерения | |
| Дискретность измерения временных интервалов, нс | 1 000,000 |
| Режимы измерения временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Параметры ультразвукового контроля | |
| Диапазон скоростей ультразвука, м/с | от 100 до 5 000 |
Отображение сигнала | |
| Развертка, мкс | от 160,0 до 10 000,0 |
| Задержка развертки, мкс | от 0,0 до 7 350,0 |
| Отображение А-сигнала, точек | 160 x 100 (70 мм x 50 мм) |
Генератор | |
| Тип зондирующего импульса | радиоимпульс |
| Амплитуда зондирующего импульса, В | 200 |
| Количество периодов зондирующего импульса | от 1,0 до 32,0 |
Приемник | |
| Диапазон регулировки усиления, дБ | от 0,0 до 90,0 (с шагом 0.5, 1, 2 и 6) |
| Усилитель | широкополосный (20 - 2500 кГц) / диапазонные фильтры (50, 100, 200 и 400 кГц) |
| Измерение амплитуды | в процентах от высоты экрана / в дБ относительно уровня порога в зоне |
| Отсечка от высоты экрана, % | от 0 до 80 (компенсированная) |
| Детектирование | полное / положительная или отрицательная полуволна / радиосигнал |
Память | |
| Количество хранимых результатов | 750 (протоколы с А-сканом, именем, датой, временем, всеми параметрами настройки прибора) |
| Количество хранимых настроек (режимов контроля) | 100 (с А-сканом и именем до 28 символов) |
Автоматическая сигнализация дефектов | |
| Зоны контроля | две независимых зоны / начало и ширина изменяются во всем диапазоне развертки / уровни порогов задаются от 0 до 95% высоты экрана (с шагом 1%) / индивидуальная логика определения дефектов |
| Способ оповещения | визуальная / звуковая |
Интерфейс | |
| RS-232 | да |
Преобразователь | |
| Разъемы преобразователей | СР-50-74ФВ (2) |
Дисплей | |
| Тип экрана | ЖКИ |
| Подсветка | да |
| Регулировка подсветки | да |
| Количество точек (пикселей) | 240 x 128 |
| Регулировка контрастности | да |
| Размер видимой области, мм | 110 x 65 |
Питание | |
| Автономная работа | да |
| Работа от сети переменного тока | да |
| Потребляемая мощность, Вт | 6,00 |
Аккумулятор или элементы питания | |
| Время автономной работы, ч. | от 10,0 до 14,0 (ЖКИ) / от 6,0 до 8,0 (ЭЛД) |
| Размер аккумулятора или элементов питания | D |
| Количество элементов питания или аккумуляторов | 4 |
| Тип аккумуляторов | Ni-MH |
| Рабочее напряжение питания, В | от 7,2 до 10,0 |
Требования к сети переменного тока | |
| Способ подключения | внешний блок питания |
| Напряжение в сети, В | 220 |
| Частота переменного тока, Гц | 50 |
Габариты и вес | |
| Высота, мм | 170,0 |
| Ширина, мм | 225 |
| Толщина, мм | 45,0 |
| Вес, кг | 3,000 (с аккумуляторами) |
Условия эксплуатации | |
| Диапазон рабочих температур, °C | от -5 до +55 (ЖКИ) / от -25 до +55 (ЭЛД) |
